SDJ цуврал ACIM хянагч (3KW)
SDJ цуврал мотор хянагч (3KW) бүтээгдэхүүний тодорхойлолт
SDJ цуврал хувьсах гүйдлийн хянагч нь бага хүчдэлийн хувьсах гүйдлийн цахилгаан тээврийн хэрэгсэлд зориулагдсан драйвер юм.Дөрвөн квадрантын векторын удирдлагын аргаар бүтээгдсэн, өндөр найдвартай, том эргэлттэй асинхрон моторын жолоодлогын тоног төхөөрөмж нь моторын хурд, эргэлтийг нарийн хянах боломжтой.Энэ нь цэвэр цахилгаан суудлын автомашин, бага хурдтай A00 ангиллын суудлын автомашин, цахилгаан аялалын машин, цахилгаан шүүрдэх машин, цахилгаан ложистик машин гэх мэт өргөн хэрэглэгддэг.
SDJ цувралын хувьсах гүйдлийн хянагч нь DSP бүхий дижитал хөтчийн удирдлагыг гол болгон ашигладаг бөгөөд хамгаалалтын түвшин IP67 хүрдэг.Удирдагч нь өндөр найдвартай, өндөр эргэлт бүхий асинхрон моторыг жолоодох төхөөрөмж болгон ашигладаг бөгөөд энэ нь жижиг хэмжээтэй, хөнгөн жинтэй, өндөр найдвартай, хурдан хариу үйлдэл үзүүлэх шинж чанартай байдаг.Аяллын миль нэмэгдүүлэхийн тулд эрчим хүчний санал хүсэлтийн функцтэй;хязгаарлагдмал гүйдэл, хэт гүйдэл, хэт температур, түгжигдсэн ротор, богино холболт гэх мэт олон хамгаалалтын загварууд.
Онцлогууд
●Удирдагч нь Германы DSP, олон улсын дижитал хөтөчийг үндсэн хяналтын чип болгон ашигладаг бөгөөд энэ нь моторын удирдлагын алгоритмын сайн платформыг бий болгоход тусалдаг.
●Эрчим хүчний төхөөрөмжид өндөр хүчин чадалтай MOSFET хоолойг ашигласнаар эрчим хүчний үр ашигтай хувиргалтыг хийж чадна.
●CAN интерфейсийн аюулгүй байдлын олон хамгаалалт, лити батерейны BMS-ийн аюулгүй байдлын баталгаажуулалтын менежмент.
●Богино залгааны хамгаалалт (фаз - газар, фаз - фаз, фаз - эх үүсвэр), хэт ачаалал, хэт температур, хэт хүчдэлийн хамгаалалтыг дэмжинэ.
●Найдвартай, уян хатан нөхөн сэргээгдэх тоормосны технологи нь бага хурдтай жолоодлогын нөхцөлд ч гэсэн хэрэглэгчийн хэрэгцээг хангахын тулд жолоодлогын милийг сайжруулж чадна.
●Эгц налуу, илүү хүчтэй авирах чадвар, толгодыг тогтвортой барих, илүү хүчтэй хөдөлгөхөд бичил хөдөлгөөнт технологи, удаан уруудах, толгод барих технологийг ашиглах.
●Дуу чимээ, чичиргээний далайцыг багасгахын тулд 0-ээс 300 Гц хүртэлх давтамжийг оновчтой болгох маш сайн алгоритмыг хэрэгжүүлээрэй.
●Гэмтлээс хамгаалах төгс функц, дуугаралт нь бүх төрлийн гэмтлийг сануулдаг, засвар үйлчилгээ хийхэд тохиромжтой.
●Холбогдсон утсыг багасгахын тулд CAN-bus технологийг нэвтрүүлсэн, параметрийг тохируулах, онлайнаар програмчлах боломжтой.
●Эзлэхүүнийг жижигрүүлж, жинг нь хөнгөвчлөхийн тулд тохирох загварыг ашигладаг.Өөрийгөө сурах функц, суулгах, дибаг хийх алхмуудыг хялбарчлах.
Автомашины компаниудын хувьд: ачаалахад хялбар, борлуулалтын дараа санаа зовох зүйлгүй
●Хүчтэй дасан зохицох чадвар, бие даан суралцах чадвартай
●Алдартай үйлдвэрийн төхөөрөмж, найдвартай чанар
●Өөрийгөө илрүүлэх гэмтлийн дохиоллын функц
Хэрэглэгчдэд: хүчтэй туршлага, өгөөмөр давхих
●Хөтөч нь жигд, эхлэл нь хүчтэй, хурдатгал нь хүчтэй
●Том эргэлт, хүчтэй авирах чадвар, налуу дээр гулсахаас сэргийлдэг
●Эрчим хүчний санал хүсэлт, аяллын хүрээг нэмэгдүүлэх, батерейны ашиглалтыг нэмэгдүүлэх
Бүтээгдэхүүн: мэргэжлийн дизайн, анхаарал
●Тогтвортой гүйцэтгэл
●Аюулгүй байдал, хамгаалалтын төгс загвар
Тодорхойлолт
| Хяналтын загвар | SDJ-7.5KW | |||
| Цахилгаан | Оролт (DC/V) | 72 В | 96V | 144 В |
| Хамгийн их гүйдлийн гаралт (AC/A) | 400А | 320А | 250А | |
| Нэрлэсэн гүйдлийн гаралт (AC/A) | 115А | 78А | 52А | |
| Хамгийн их хүч гаралт (КВт) | 30 | 30 | 30 | |
| Хамгийн их давтамжийн гаралт(Гц) | 300 | 300 | 300 | |
| Ажлын орчны температурын хүрээ (℃) | -30°C--+55°C | |||
| Хадгалах орчны температурын хүрээ (℃) | -40°C---+70°C | |||
| IP ангилал | IP67 | |||
| Тусгаарлагдсан гүйцэтгэл | 72V/96V Бүрхүүлийн оролт ба гаралт DC1000V, алдагдсан гүйдэл 0.05mA, тусгаарлагч эсэргүүцэл 20MΩ | |||
| 144V Бүрхүүлийн оролт ба гаралт DC2100V, гоожиж буй гүйдэл 2.1мА, тусгаарлагдсан эсэргүүцэл 1МΩ | ||||
| Хянагчийн үр ашиг | 0.98 | |||
| Хөргөх арга | Байгалийн хөргөлт/Агаар хөргөлт | |||
| Хяналтын арга | Вектор хяналт | |||
| Моторын төрөл | Асинхрон мотор | |||
| Чичиргээний стандарт | GB/T2423 | |||
| Харилцааны арга | БОЛНО | |||
| Жин (кг) | 4кг | |||

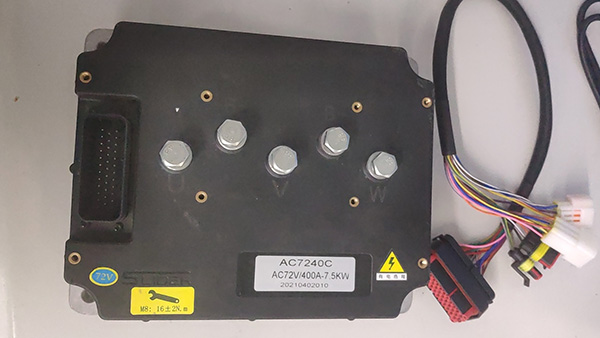

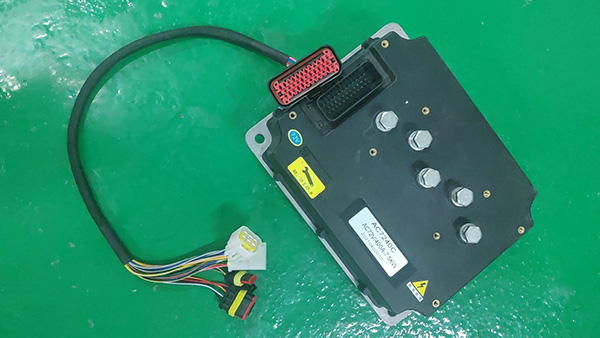

Бүтээгдэхүүний зураг

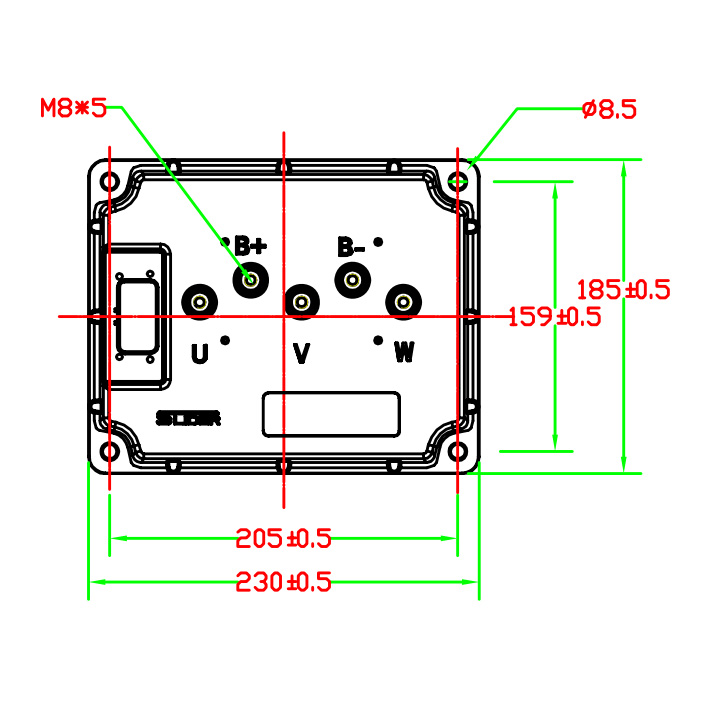

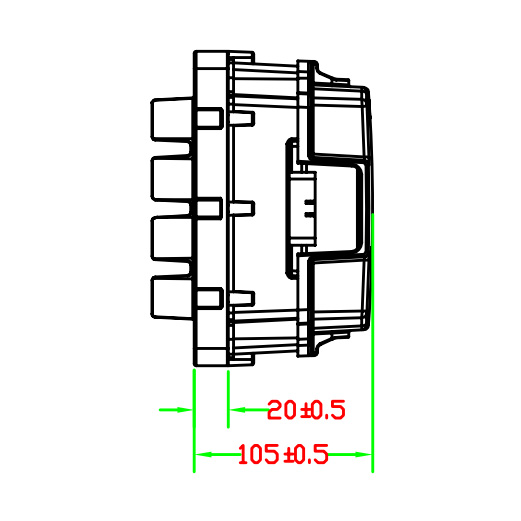

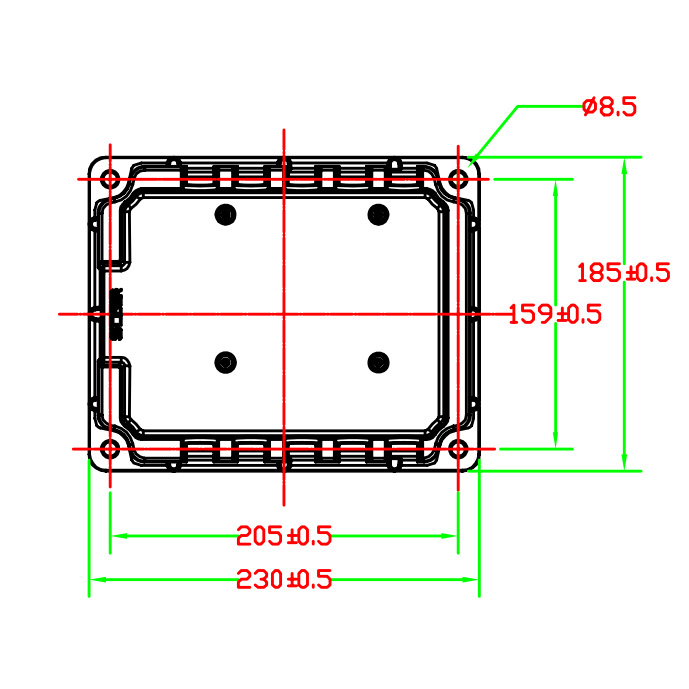

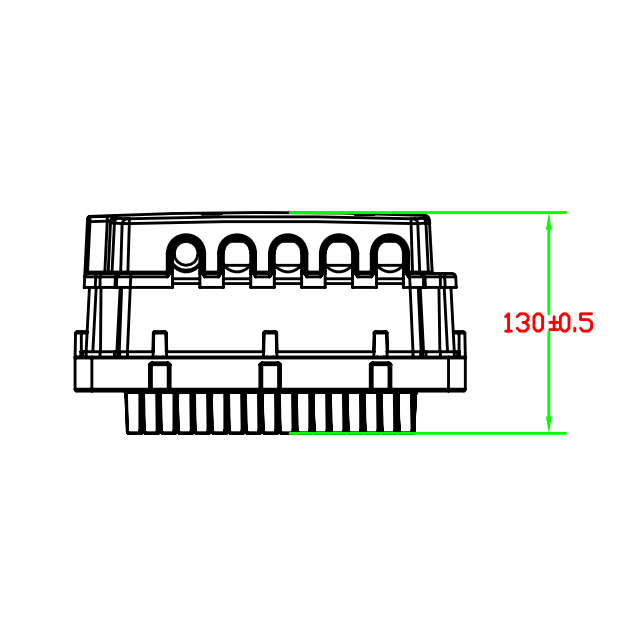

Хэмжээний зураг
