24~72V DC төрлийн 1т шулуун сэрээ тэнцвэржүүлэгч хүнд цахилгаан өргөгч мотор
Бүтээгдэхүүний тодорхойлолт
Цахилгаан сэрээтэй хөдөлгүүрийн бүтэц нь дотоод шаталтат өргөгчтэй харьцуулахад илүү хялбар байдаг.Зураг дээр 1DC төрлийн 1т шулуун салаа тэнцвэртэй хүнд цахилгаан сэрээтэй моторыг харуулав.
Цахилгаан сэрээтэй моторын үндсэн бүтэц нь дараахь бүрэлдэхүүн хэсгүүдээс бүрдэнэ.
1.Эрчим хүчний нэгж: зайны багц.Зайны стандарт хүчдэл нь 24, 30, 48, 72 В байна.
2.Хүрээ: ган, гангаар гагнасан сэрээний хүрээ юм.Сэрээт өргөгчийн бараг бүх хэсгүүд нь хүрээ дээр суурилагдсан.Ашиглалтын явцад янз бүрийн ачаалалд өртдөг тул хангалттай хүч чадал, хатуулагтай байх ёстой.
3. Дамжуулах төхөөрөмж: Хөдөлгүүрийн хүчийг өргөгчийн жолооны хүрд рүү дамжуулдаг.
4. Удирдах систем: сэрээтэй өргөгчийн жолоодлогын чиглэлийг хянах.
5. Тоормосны систем: сэрээтэй өргөгчийг удаашруулж, зогсооно.
6. Мотор ба цахилгаан систем: Цахилгааны систем нь сэрээтэй ачааны машиныг эхлүүлэх, зогсоох, ухрах, хурдны зохицуулалт, газрын тосны насосны мотор эсвэл гидравлик даралтад хүрэхийн тулд янз бүрийн бүрэлдэхүүн хэсгүүдээр дамжуулан моторыг удирддаг.
XINDA DC моторын каталог
| ХИНДАDC MOTOR КАТАЛОГ | ||
| Нэрлэсэн эрчим хүч | Барааны дугаар. | Бүтээгдэхүүний зураг |
|

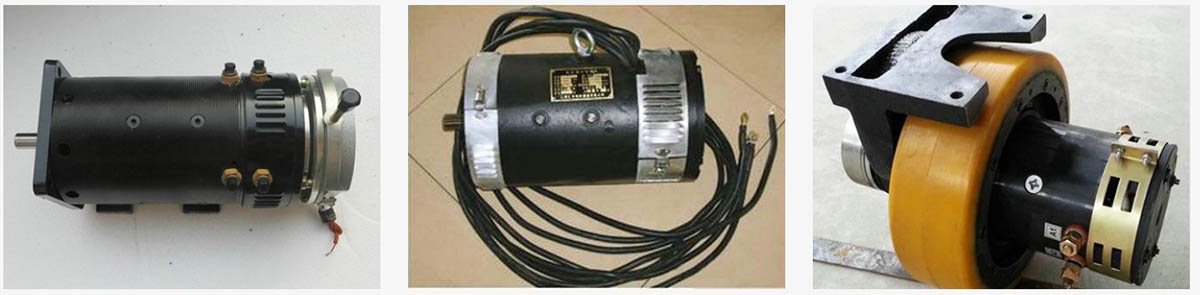

| Цахилгаан сэрээтэй тээврийн хэрэгслийн мотор |  |
|
| DC зүтгүүрийн цахилгаан мотор | |

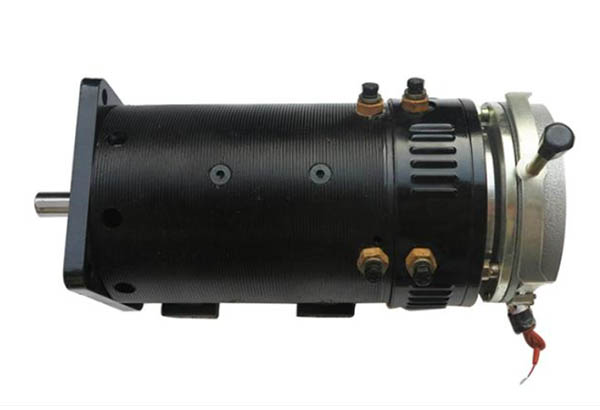

| 7кВт | DC зүтгүүрийн цахилгаан мотор загвар 242ZDC 242ZD706H15 |
|
| 5кВт | DC зүтгүүрийн цахилгаан мотор загвар 192ZDC 192ZD525H9 |
|
| 4кВт | DC зүтгүүрийн цахилгаан мотор загвар 170ZDC 170ZD402H2A3 |
|
|
| Цахилгаан машинд зориулсан DC MOTOR |
|
|
| Цахилгаан сэрээтэй цахилгаан мотор |
|
|

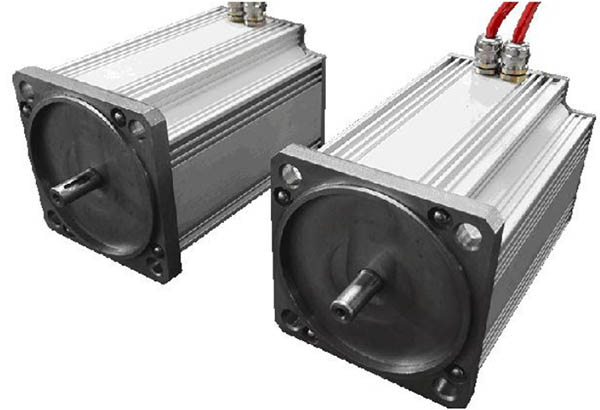

| Цахилгаан сэрээтэй цахилгаан мотор |  |
| XINDA DC моторын цуврал техникийн тодорхойлолт | ||||||||
| Нэрлэсэн хүч (КВт) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Зайны хүчдэл (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Хэт их ачаалал | 2.5 | |||||||
| Нэрлэсэн гүйдэл (A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
| Нэрлэсэн момент (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Нэрлэсэн хурд (RPM) | 2800 | |||||||
| Оргил хурд (RPM) | 4500 | |||||||
| Ажлын систем | S2:60мин | |||||||
| Тусгаарлалтын түвшин | H | |||||||
| Хөргөх арга | байгалийн хөргөлт/агаарын хөргөлт | |||||||
| Үр ашиг (100% АЧААЛАЛ) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Хамгаалалтын түвшин | IP23 (IP44) | |||||||
| Өргөдөл | бага хурдтай зорчигч / логистик тээврийн хэрэгсэл / гольфын машин / үзвэрийн машин / цагдаагийн фургон / ачааны машин / стек машин гэх мэт. | |||||||
